鐵礦回轉窯

產量: 180-10000t/h

產品規格: Φ2.5×40-Φ6.0×95

應用范圍 :主要用于建材、冶金、化工

、耐火材料、環保等許多生產行業中

適用物料:對礦石

、精礦、中間物等進行燒結

、焙燒

，有色和黑色冶金中

，在鐵、鋁

、銅

、鋅、錫

、鎳

、鎢、鉻

、銼等金屬以回轉窯為冶煉設備

。

想要獲取報價、建廠方案

，我們將7×24h為您服務

點擊免費咨詢

產品介紹
技術參數
客戶案例
在線留言

鐵礦回轉窯簡介

我國鐵礦資源豐富

，而鐵礦回轉窯主要應用于煅燒、生產以鐵礦為主的金屬礦物原料

，通過氧化還原反應

，將鐵礦原料提純，因其性能良好

，工作可靠

，備受廣大用戶的歡迎。

鐵礦回轉窯圖片

鐵礦回轉窯

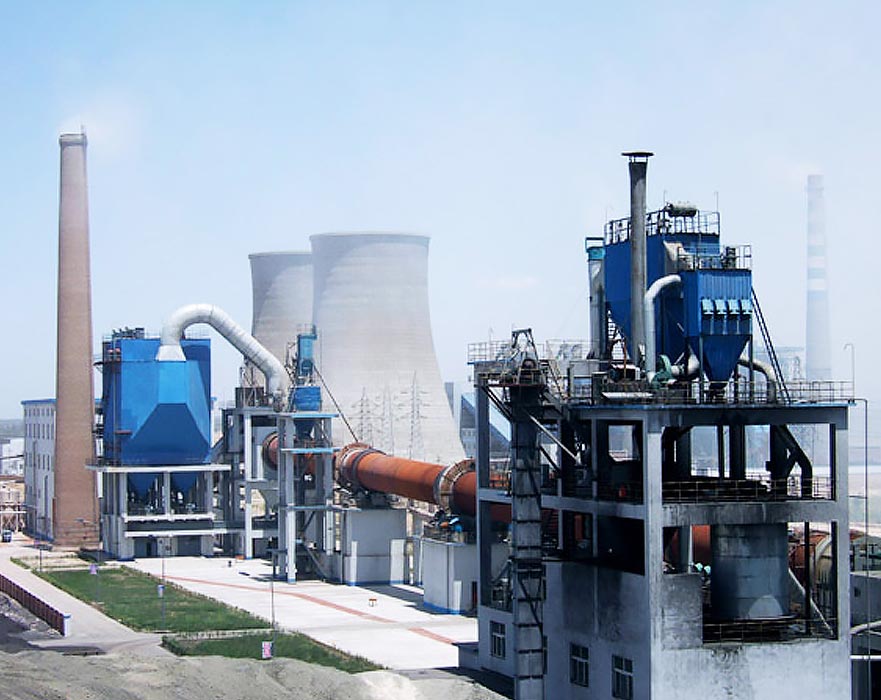

鐵礦回轉窯現場圖

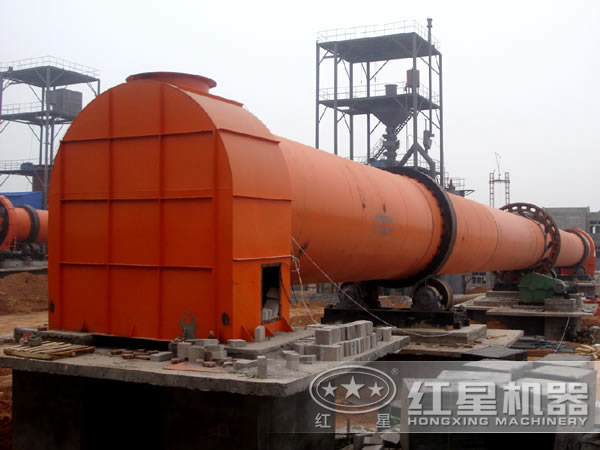

鐵礦回轉窯設備圖

鐵礦回轉窯工作原理

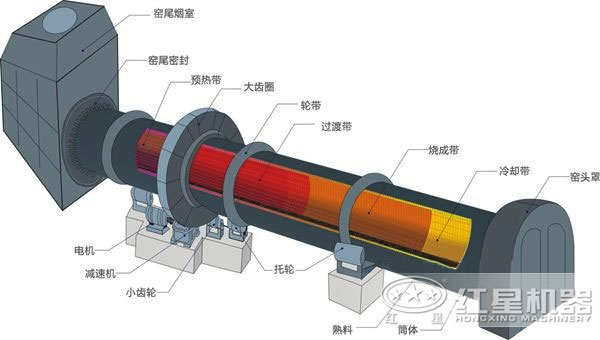

鐵礦回轉窯設備結構圖

鐵礦回轉窯的筒體由鋼板卷制而成

，筒體內鑲砌耐火襯

，且與水平線成規定的斜度，由3個輪帶支承在各擋支承裝置上

，在入料端輪帶附近的跨內筒體上用切向彈簧板固定一個大齒圈

，其下有一個小齒輪與其嚙合。正常運轉時

，由主傳動電動機經主減速器向該開式齒輪裝置傳遞動力

，驅動赤鐵礦回轉窯。物料從窯尾（筒體的上端）進入窯內煅燒

。由于筒體的傾斜和緩慢的回轉作用

，物料既沿圓周方向翻滾又沿軸向（從上端向低端）移動，繼續完成其工藝過程

，生成熟料經窯頭罩進入冷卻機冷卻。燃料由窯頭噴入窯內

，燃燒產生的廢氣與物料進行交換沖擊式破碎機后

，由窯尾導出。

鐵礦回轉窯結構特點

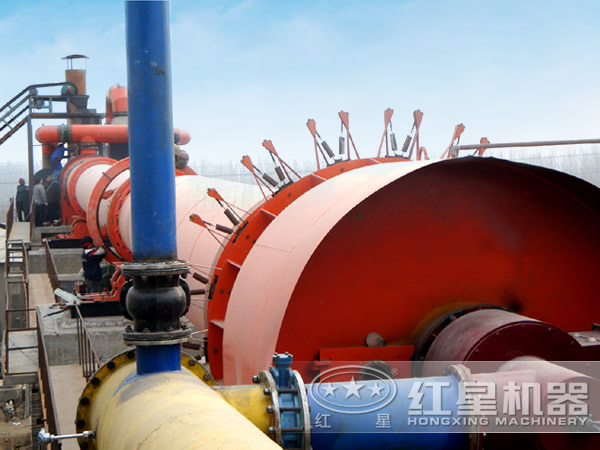

鐵礦回轉窯作業現場

1.采用國內外先進的液壓擋輪裝置

。

2.鐵礦回轉窯采用計量精度很高的計量柱塞泵.

。

3.鐵礦回轉窯具有高精度的調速閥和接觸式石墨塊密封裝置等國內先進技術

。

4.鐵礦回轉窯與同規格設備相比，運轉率提高了10％

，產量提高了5％-10％

，熱耗降低15％。

技術參數

回轉窯

產品規格	窯體尺寸					電機功率	總重量	備注
產品規格	直徑	長度	斜度（%）	產量（t/d）	轉速（r/min）	電機功率	總重量	備注
Φ2.5×40	2.5	40	3.5	180	0.44-2.44	55	149.61
Φ2.5×50	2.5	50	3	200	0.62-1.86	55	187.37
Φ2.5×54	2.5	54	3.5	280	0.48-1.45	55	196.29	窯外分解窯
Φ2.7×42	2.7	42	3.5	320	0.10-1.52	55	198.5	------
Φ2.8×44	2.8	44	3.5	450	0.437-2.18	55	201.58	窯外分解窯
Φ3.0×45	3	45	3.5	500	0.5-2.47	75	201.94	------
Φ3.0×48	3	48	3.5	700	0.6-3.48	100	237	窯外分解窯
Φ3.0×60	3	60	3.5	800	0.3-2	100	310	------
Φ3.2×50	3.5	50	4	1000	0.6-3	125	278	窯外分解窯
Φ3.3×52	3.3	52	3.5	1300	0.266-2.66	125	283	預熱分解窯
Φ3.5×54	3.5	54	3.5	1500	0.55-3.4	220	363	預熱分解窯
Φ3.6×70	3.6	70	3.5	1800	0.25-1.25	125	419	預熱發電窯
Φ4.0×56	4	56	4	2300	0.41-4.07	315	456	預熱分解窯
Φ4.0×60	4	60	3.5	2500	0.396-3.96	315	510	預熱分解窯
Φ4.2×60	4.2	60	4	2750	0.41-4.07	375	633	預熱分解窯
Φ4.3×60	4.3	60	3.5	3200	0.396-3.96	375	583	預熱分解窯
Φ4.5×66	4.5	66	3.5	4000	0.41-4.1	560	710.4	預熱分解窯
Φ4.7×74	4.7	74	4	4500	0.35-4	630	849	預熱分解窯
Φ4.8×74	4.8	74	4	5000	0.396-3.96	630	899	預熱分解窯
Φ5.0×74	5	74	4	6000	0.35-4	710	944	預熱分解窯
Φ5.6×87	5.6	87	4	8000	Max4.23	800	1265	預熱分解窯
Φ6.0×95	6	95	4	10000	Max5	950×2	1659	預熱分解窯
