反擊式破碎機

進料粒度: ≤1300

生產能力: 60-2000t/h

應用范圍:建材

、礦山

、能源

、交通

、鐵路眾多行業

適用物料:河卵石

、花崗巖

、玄武巖

、鐵礦石

、石灰石

、煤矸石

、建筑垃圾

、煤

、石膏和化工原料等

想要獲取報價、建廠方案

，我們將7×24h為您服務

點擊免費咨詢

產品介紹
技術參數
客戶案例
在線留言

介紹

反擊式破碎機產品講解視頻

反擊式破碎機(簡稱反擊破)是紅星機器在吸收國內外先進技術，結合國內砂石行業具體工礦條件的基礎而研制的新一代反擊式破碎機

，分為PF反擊式破碎機

、HD德版反擊式破碎機、CJ歐版反擊式破碎機

、移動反擊式破碎機等多種類型

。廣泛用于各種礦石破碎、水電

、人工砂石料

、鐵路、高速公路

、能源

、水泥、化工

、建筑等行業

。

該破碎機能處理邊長＜1300毫米以下、抗壓強度不超過350MPa 的各種物料

，出料粒度大小可以調節

，破碎成品規格多樣化，具有破碎比大

，破碎后物料呈立方體

，無張力和裂縫，粒形好等優點

，所以說反擊破也具有整形功能

，適用于破碎中硬物料。

反擊破應用領域廣泛

實拍圖片

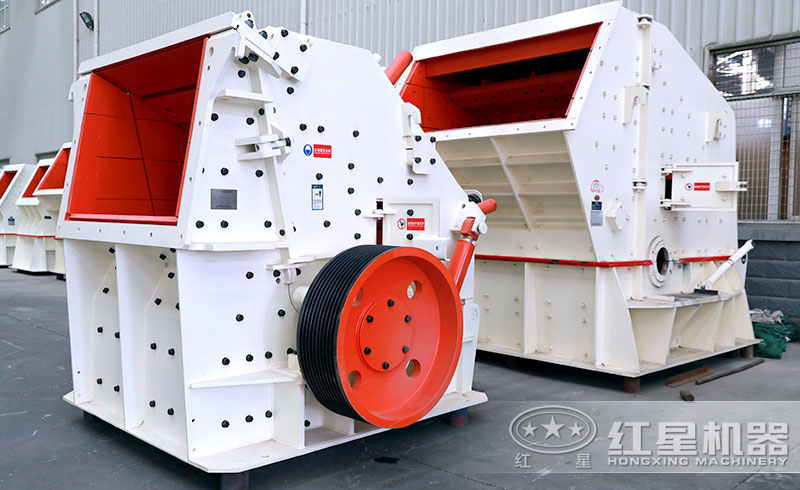

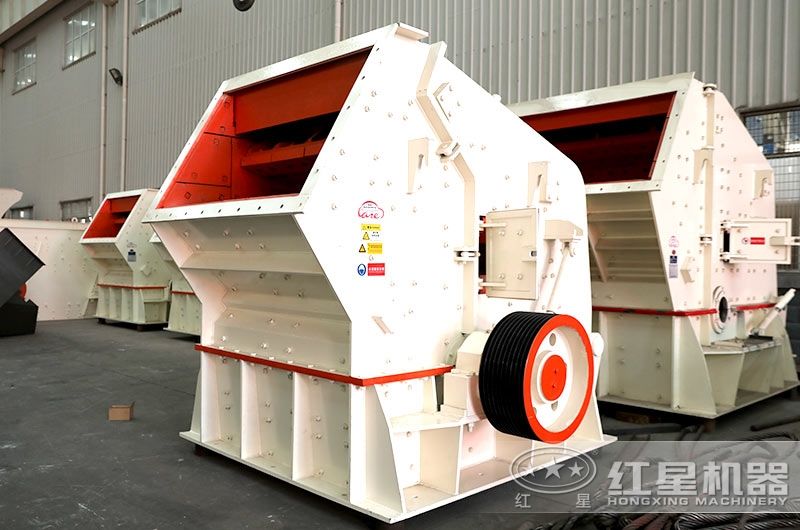

PF反擊式破碎機

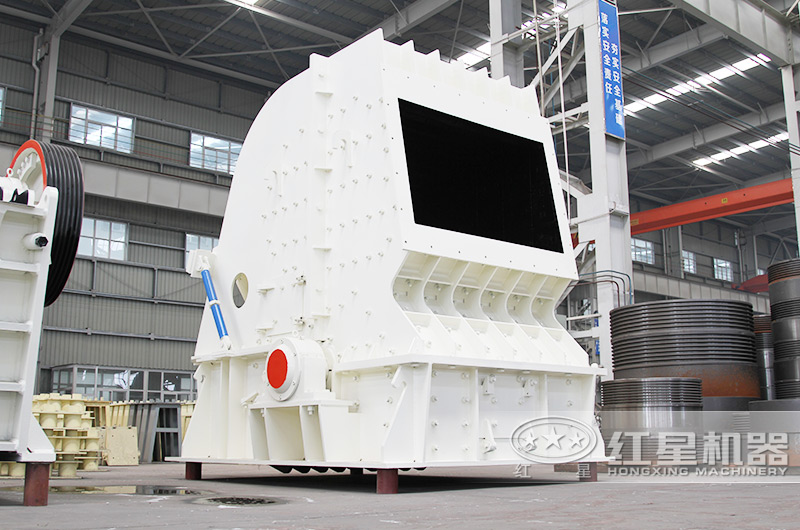

HD德版反擊式破碎機

CJ歐版反擊式破碎機

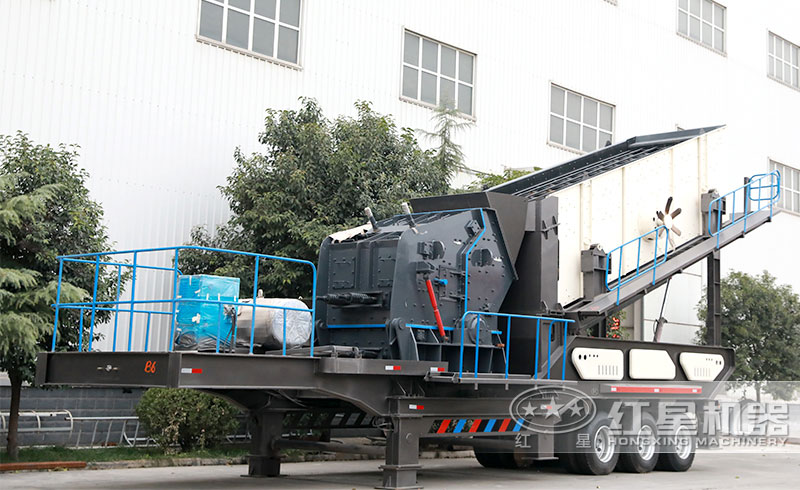

移動反擊式破碎機

主要部件

、反擊板

反擊板的作用是承受被板錘擊出的物料的沖擊

，使物料受沖擊反擊式破碎機而破碎，并將沖擊破碎后的物料重新彈回沖擊區

，再次進行沖擊破碎獲得所需的產品粒度

。反擊板一般采用鋼板焊成。其反擊面上裝有耐磨的襯板

、但也可用反擊輥或篦條板組成

。帶有篦縫的反擊面，其產品細粒級含量較少

，設備生產能力可提高

，電耗省。但存在結構復雜

、反擊面磨損后難于更換

、磨損快等缺陷

。

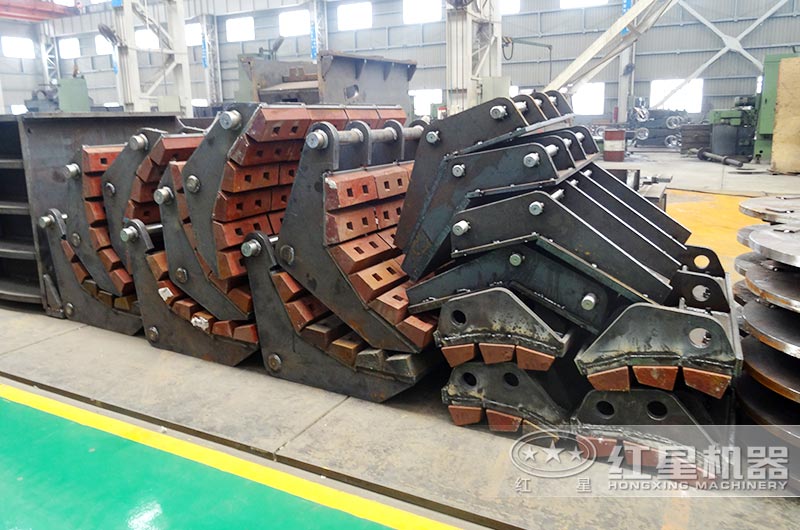

反擊破配件之反擊板

反擊板-低能耗耐沖擊

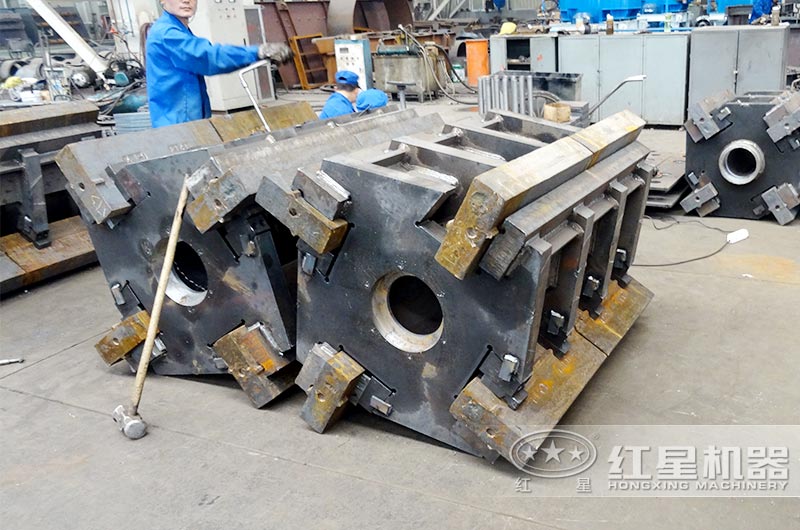

2、轉子

反擊式破碎機的轉子大都采用整體鑄鋼制成

，結構堅固耐用

，易于安裝板錘，它的質量大

，能滿足破碎要求

。小型和輕型反擊式破碎機的轉子也可采用鋼板焊接而成。

反擊破配件之轉子

鑄鋼反擊破轉子

、板錘

板錘的形狀與緊固方式及工作載荷密切相關

。板錘的設計應滿足工作可靠、裝卸簡便和提高板錘金屬利用率的要求

。板錘一般采用高鉻鑄鐵

、高錳鋼和其它耐磨合金鋼制成

。板錘的形狀很多

，有長條形、T形

、S形

、工形、斧形和帶槽式等形狀

，現在一般為長條形

。

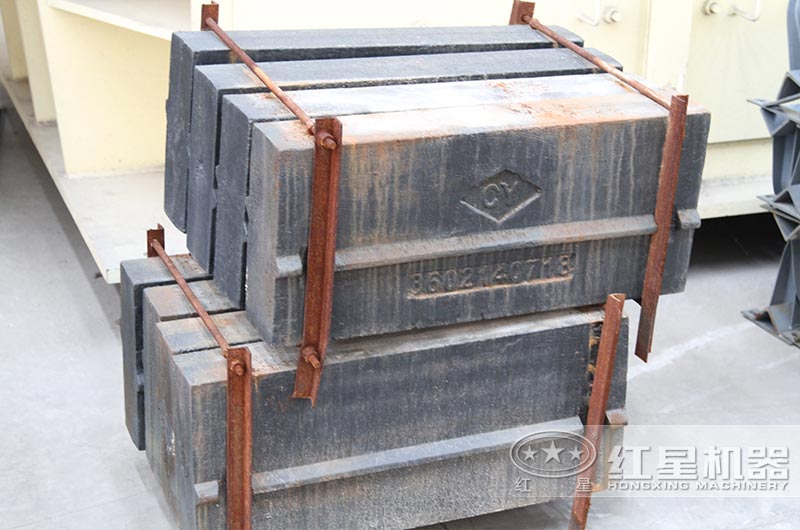

反擊破配件之板錘

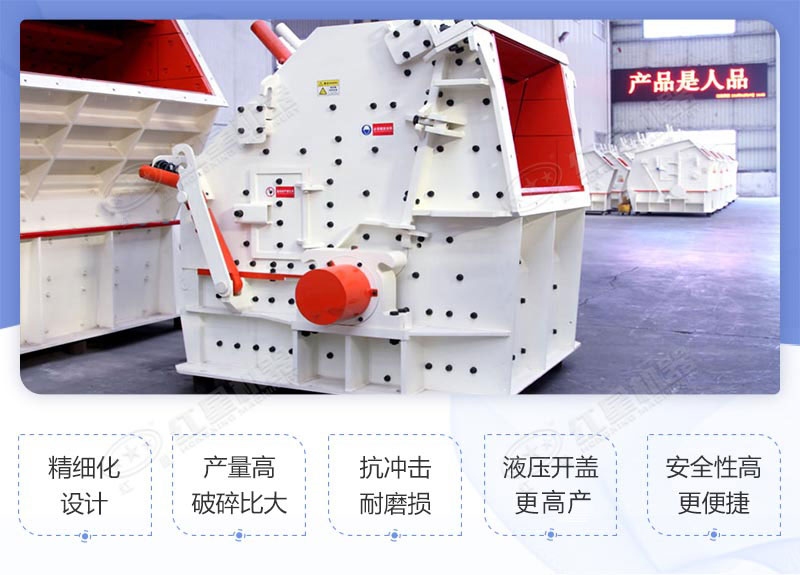

破碎生產優勢

1、成品粒型好：

精細化設計

，成品粒形美觀

、均勻，可以自由調節反擊板與板錘間隙

，控制成品粒度和粒型

、產量高、破碎比大：

沖擊力大

、破碎效率高

、產量高，結構精巧

，結構設計非常緊湊

，轉子具有很大的轉動慣量

3、結構合理

、效率高：

破碎腔設計合理

、生產效率高節能高產，破碎腔比較大

，適應的物料塊度大

，硬度高，產能輸出穩定

4、選材優良

、耐磨損：

選材優良

、使用壽命長 配件使用壽命長，運行平穩

，破碎功率小

，錘頭比較耐磨，整個設備使用壽命長久

、液壓開蓋

、安全便捷：
液壓開蓋和反擊板與板錘間隙液壓輔助調節，減輕勞動強度

，縮短停機時間

反擊破生產優勢

工作原理

反擊式破碎機是利用沖擊能對中等硬度的脆性物料進行破碎的機械設備

。工作時，在電動機的帶動下

，轉子高速旋轉

，礦石從沖擊過程中獲得巨大的動能，物料進入后

，與轉子上的板錘撞擊破碎

，并以高速拋向反擊板，礦石受到破碎

，被反擊板彈回來的礦石又再次受到錘頭的沖擊

，可得到充分破碎。

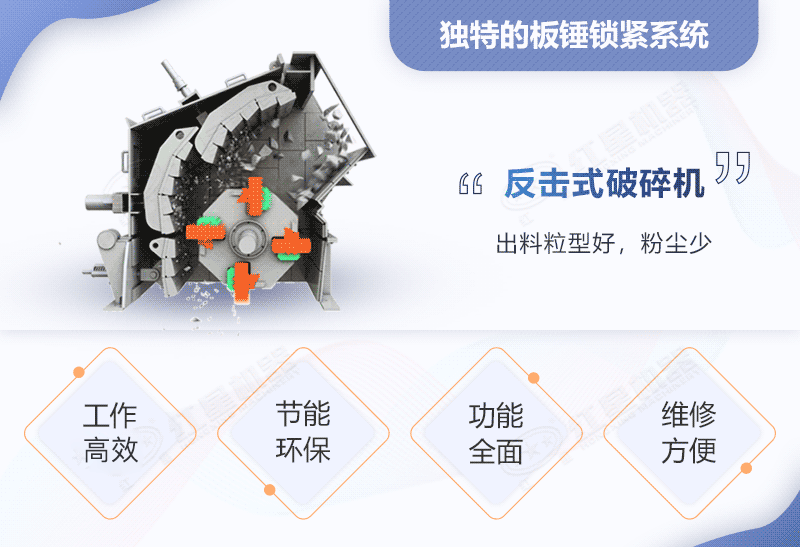

反擊式破碎機工作原理

工作現場圖片實拍

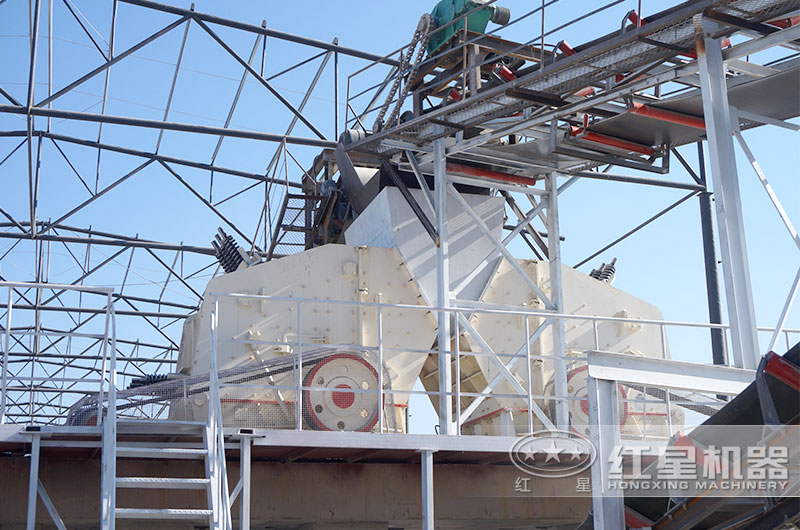

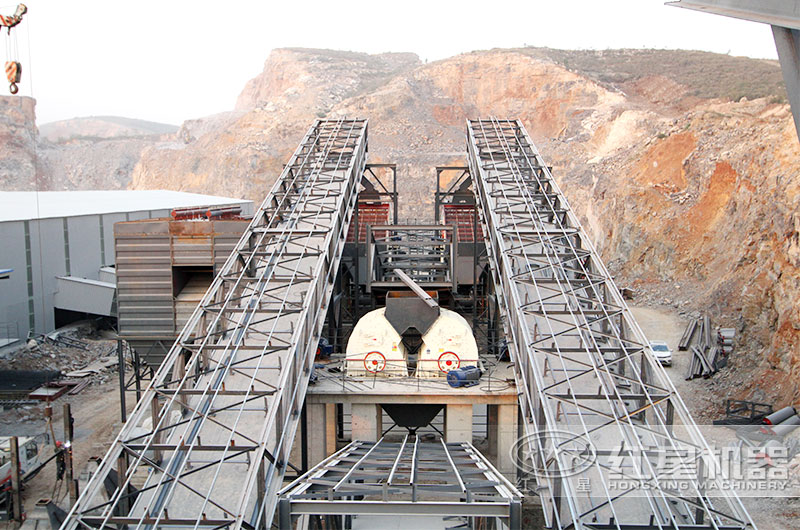

反擊式破碎機作業現場

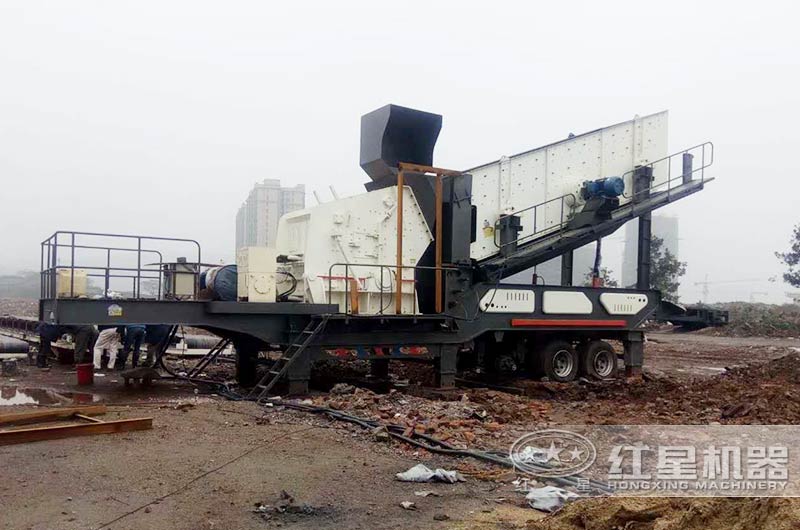

輪胎移動反擊式破碎機作業現場

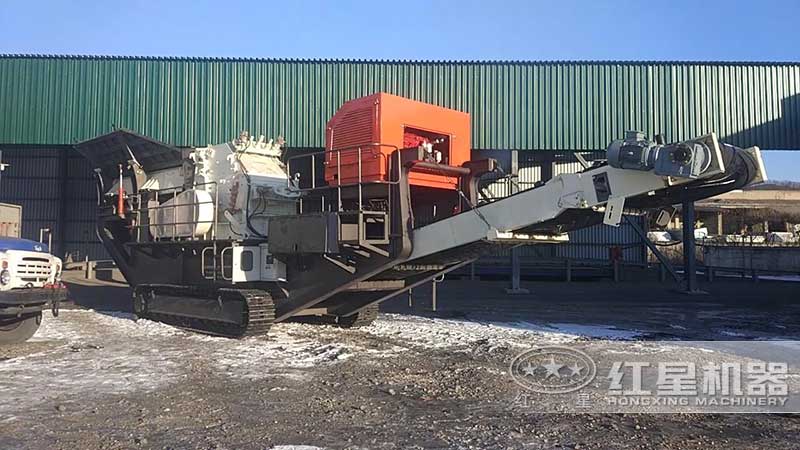

履帶移動反擊式破碎機作業現場

真實用戶現場案例視頻

河北時產800噸石頭破碎生產線現場

陜西時產300噸移動式反擊破生產現場

反擊式破碎機生產廠家及價格

紅星機器是一家專業生產反擊式破碎機的廠家

，機器采用優質耐磨材料制成

，故障率低，壽命長

，型號齊全

，現貨供應。同時為每位用戶提供全方位

、一站式服務

，免費考察設計方案，充分了解用戶的需求和生產預算

，保障以更低的成本創造更高的收益

。設備到貨后，紅星機器專業工程師會上門為用戶安裝

、調試設備

，直至用戶能夠正常生產、獨立操作

，后期如有需求

，紅星機器售后服務團隊隨時待命

，保證盡快解決您的需求。

反擊式破碎機因設備型號

、產量

、廠家不同，價格也不同

，以紅星機器為例

，PF系列反擊破價格在8-80萬，HD德版反擊破價格在15-100萬

，CI歐版反擊破價格在20-160之間

，移動式反擊破價格在30-300萬之間。如果您想了解具體反擊式破碎機價格

，歡迎隨時免費在線咨詢

。

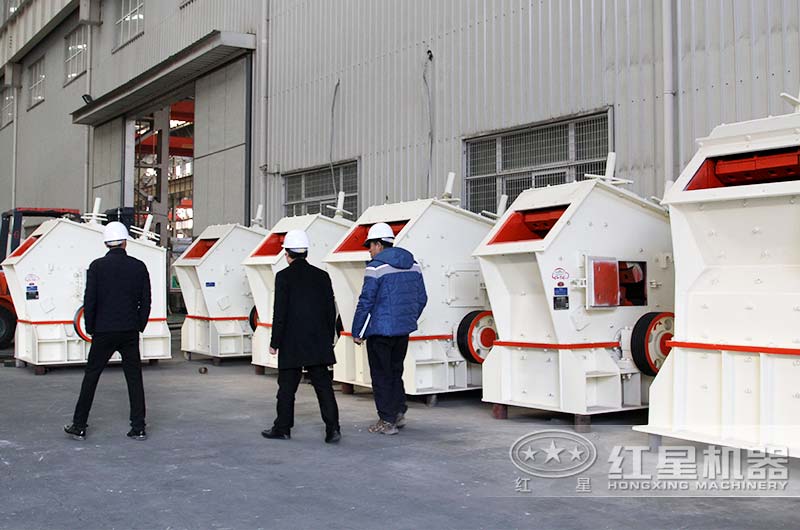

客戶參觀紅星機器反擊式破碎機車間

反擊破安裝與調試

安裝：按本機適用范圍選擇安裝位置，同時保證有足夠的檢修空間

。

調試：

1. 轉子在出廠前已經通過平衡處理

，用戶一般不需要再作平衡試驗，在更換錘頭及轉子部件時

，應作平衡配置

。

2 .主機安裝應調平衡

，主軸水平度誤差小于1mm/m

，主從動輪在同一平面內，調整皮帶松緊適度

，固定電動機

。

3. 檢查各部件安裝位置是否移動、變形

、鎖緊所有螺栓,檢查密封是否良好

。

4.檢查電器箱接線及緊固情況，調整延時繼電器及過載保護器

，接通電路

，試驗電機轉向,選擇合適規格的保險絲。

5.檢查液壓系統動作是否可靠

，有無滲漏現象

。

6.清除反擊式破碎機內異物，用手搬動轉子

，檢查有無磨擦

、碰撞。

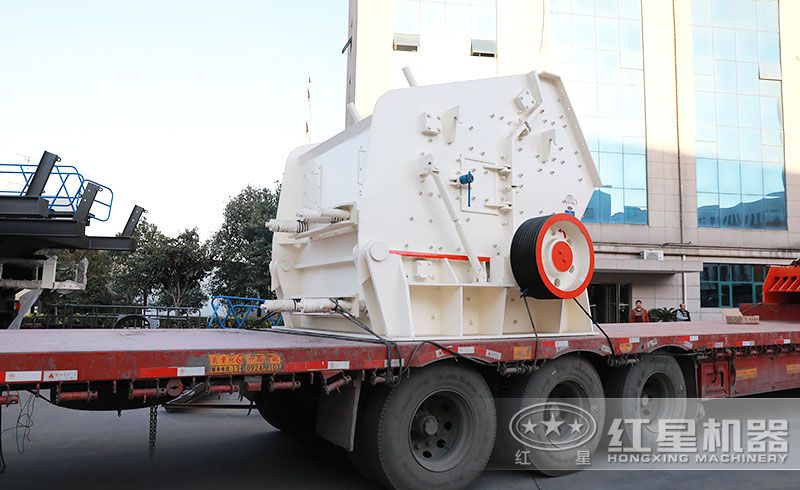

紅星反擊式破碎機發貨現場

技術參數

反擊式破碎機

型號	規格	進料口尺寸	最大進料粒度	處理能力（t/h）	電機功率	外形尺寸（長×寬×高）（mm）
PF-1007	Φ1000×700	400×730	300	30-70	4P 37-45	2330×1660×2300
PF-1010	Φ1000×1050	400×1080	350	50-90	4P 45-55	2370×1700×2390
PF-1210	Φ1250×1050	400×1080	350	70-130	6P 110	2680×2160×2800
PF-1214	Φ1250×1400	400×1430	350	80-180	6P 132	2650×2460×2800
PF-1315	Φ1320×1500	860×1520	500	100-280	6P 200	3180×2720×3120
PF-1320	Φ1300×2000	993×2000	500	140-380	6P 250	3220×3100×3120
PF-1520	Φ1500×2000	830×2040	700	200-550	4P 315-400	3959×3564×3330
PF-1820	Φ1800×2000	1260×2040	800	300-800	6P 630-710	4400×3866×4009
