螺旋分級機

水槽長度: ≤3000-14300mm

螺旋直徑: 300-3000mm

生產能力:32-17850t/d （按溢流）

適用范圍:適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥

，及金屬選礦流程中對礦漿進行粒度分級

，及洗礦作業中的脫泥

、脫水等作業

。

想要獲取報價

、建廠方案

，我們將7×24h為您服務

點擊免費咨詢

產品介紹
技術參數
客戶案例
在線留言

螺旋分級機介紹

分級機車間視頻

螺旋分級機是選礦的設備之一,螺旋分級機借助固體顆粒的比重不同

，因而在液體中沉淀的速度不同的原理，進行機械分級的一種設備

。能把磨機內磨出的料粉級于過濾

，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出

。螺旋分級機簡稱分級機

。分級機主要有高堰式單螺旋和雙螺旋、低堰式單螺旋和雙螺旋

、沉沒式單螺旋和雙螺旋幾種分級機

，低堰式現運用的很少，主要是高堰式和沉沒式

。

螺旋分級機適用范圍

分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙

，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級

，及洗礦作業中的脫泥

、脫水等作業。該機具有結構簡單

、工作可靠

、操作方便等特點。

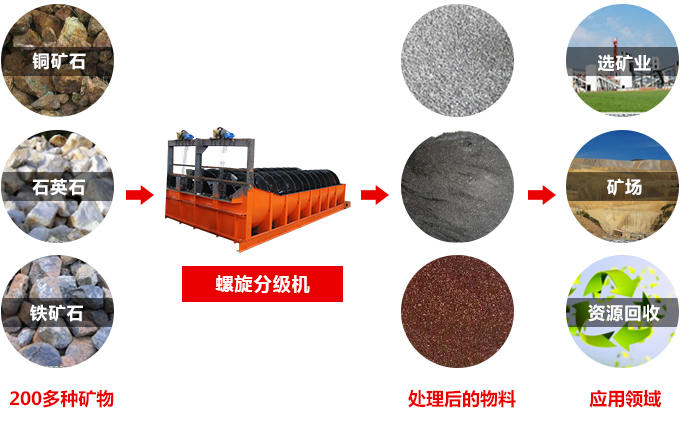

螺旋分級機適用范圍及應用領域

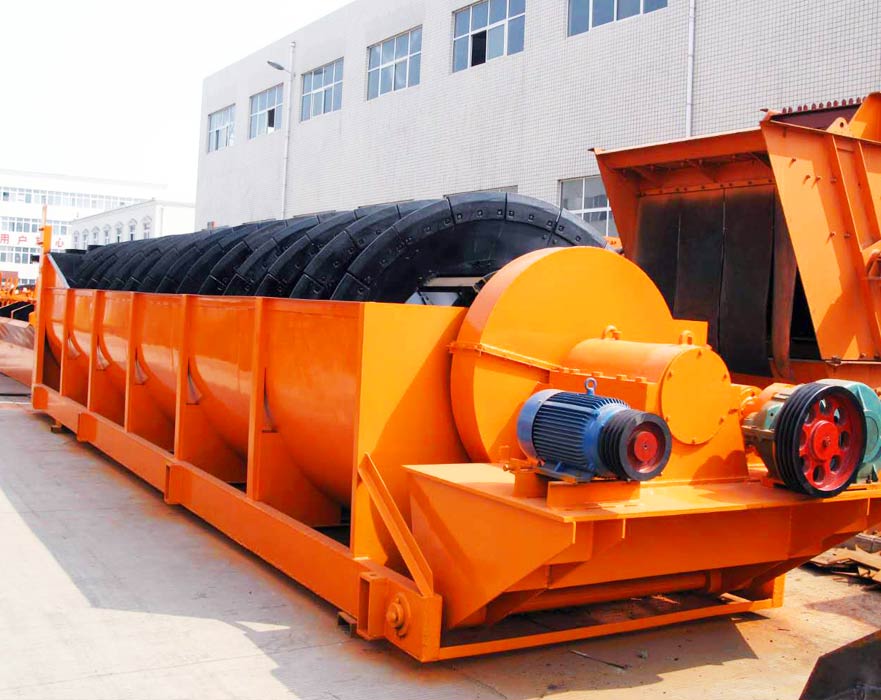

螺旋分級機圖片

分級機

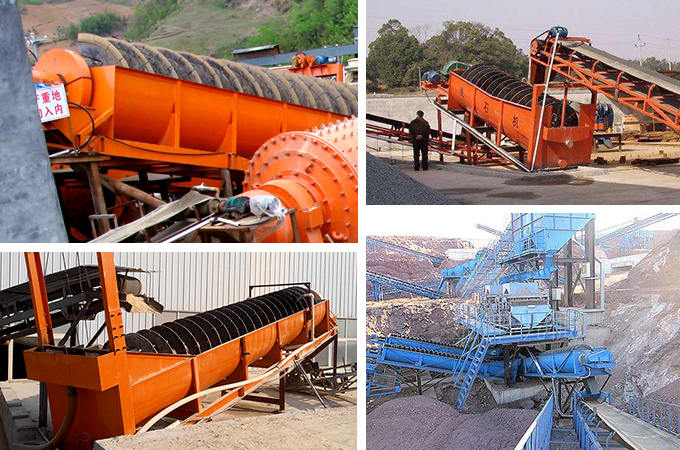

分級機車間

螺旋分級機工作原理

螺旋分級機是借助于固體粒大小不同

，比重不同

，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出

，粗礦粒沉于槽底

。由螺旋推向上部排出，來進行機械分級的一種分級設備

，能把磨機內磨出的料粉級于過濾

，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出

。該機底座采用槽鋼

，機體采用鋼板焊接而成。螺旋軸的入水頭

、軸頭

、采用生鐵套，耐磨耐用

，提升裝置分電動和手動兩種

。

螺旋分級機工作模擬動圖

螺旋分級機結構

螺旋分級機主要由傳動裝置、螺旋體

、槽體

、升降機構

、下部支座(軸瓦)和排礦閥組成。

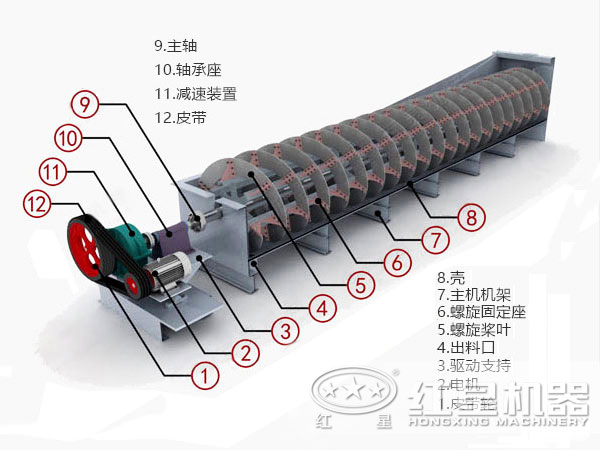

螺旋分級機結構圖

螺旋分級機選購指南

常用的槽形分級機有水力分級箱

，典瓦爾型水力分級機和KP-4C型分級機等

。

1.水力分級箱為自由沉降式分級設備。當處理密度大

、顆粒粗的物料時

，耗水量要比干涉沉降式水力分級機大，而且排礦管易堵

，分級效果差

。但其構造簡單，不用動力

，工作可靠

，故在鎢，錫礦石選礦廠中被廣泛應用

。

水力分級箱適宜處理粒度較小和細泥含量較多的物料

。適宜的分級粒度為2一0.074mm，對小于0.074m/n的粒級

，分級效果較差

。適宜的給礦濃度為t8",--25%。

選擇水力分級箱時

，要注意分級箱的室數與流程中所規定的分級級別數相適應

，同時應兼顧到所選用的搖床及跳汰機臺數。

2.典瓦爾型水力分級機為干涉沉降式分級機

，適于處理密度較大

，粒度較粗的礦石。

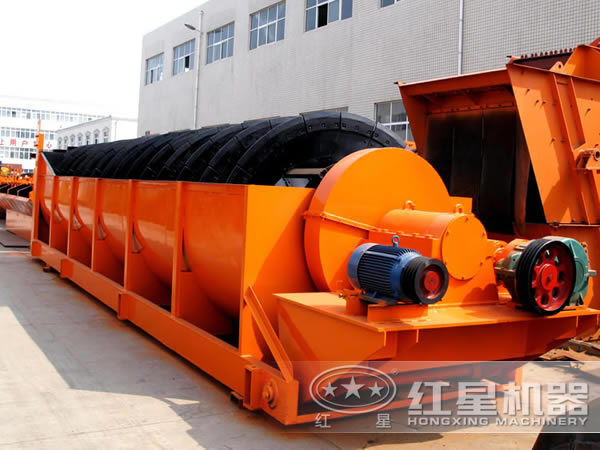

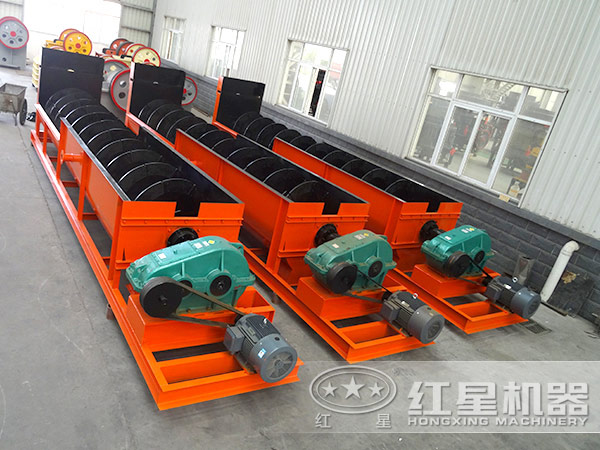

紅星螺旋分級機

紅星分級機客戶現場

技術參數

分級機

型號	螺旋直徑	水槽長度	螺旋轉速(r/min)	處理量（t/d）		電動機功率		外形尺寸（mm≤）			總重
型號	螺旋直徑	水槽長度	螺旋轉速(r/min)	按返砂	按溢流	傳動用	升降用	長	寬	高	總重
FG-3	300	3000	12-30	80-150	20	1.1	----	3850	490	1140	0.7
FG-5	500	4500	8-12.5	135-210	32	1.1	----	5430	680	1480	1.9
FG-7	750	5500	6-10	340-570	65	3	----	6720	980	1820	3.1
FG-10	1000	6500	5-8	675-1080	110	5.5	----	7590	1240	2380	4.9
FC-10	1000	8400	5-8	675-1080	85	7.5	----	9600	1240	2680	6.2
FG-12	1200	6500	4-6	1170-1870	155	7.5	2.2	8180	1570	3110	8.5
FC-12		8400		1170-1870	120	7.5	2.2	10370	1540	3920	11.0
2FG-12		6500		2340-3740	310	15	4.4	8230	2790	3110	15.8
2FC-12		8400		2340-3740	240	15	4.4	10370	2790	3920	17.6
FG-15	1500	8300	4-6	1830-2740	235	7.5	2.2	10410	1880	4080	12.5
FC-15		10500		1830-2740	185	7.5	2.2	12670	1820	4890	16.8
2FG-15		8300		2280-5480	470	15	4.4	10410	3390	4080	22.1
2FC-15		10500		2280-5480	370	15	4.4	12670	3370	4890	30.7
FG-20	2000	8400	3.6-5.5	3290-5940	400	11-15	3	10790	2530	4490	20.5
FC-20		12900		3210-5940	320	11-15	3	15610	2530	5340	28.5
2FG-20		8400		7780-11880	800	22-30	6	11000	4600	4490	35.5
2FC-20		12900		7780-11880	640	22-30	6	15760	4600	5640	48.7
FG-24	2400	9130	3.67	6800	580	15	3	11650	2910	4970	26.8
FC-24		14130		6800	490	18.5	4	16580	2930	7190	41.0
2FG-24		9130		13600	1160	30	6	12710	5430	5690	45.8
2FC-24		14130		13700	910	37	8	17710	5430	8000	67.9
2FG-30	3000	12500	3.2	23300	1785	40	8	16020	6640	6350	73.0
2FC-30	3000	14300	3.2	23300	1410	----	----	17091	----	8680	84.8
