高壓懸輥磨粉機介紹:

本實用新型公開一種利用彈簧增加壓力的高壓懸輥磨

，它的機座上裝有罩筒、進風蝸殼

、磨環與軸承座，電動機通過主軸帶動安裝在磨輥吊架上的磨輥與鏟刀同步旋轉

。在每個磨輥部件上均裝有彈簧

，彈簧上裝有彈簧壓板，彈簧壓板通過螺桿與磨輥吊架聯接

。該高壓懸輥磨適用于粉磨非易燃易爆的顆粒狀的脆性物料

，具有預壓省力以及彈簧與磨輥部件接觸處無磨損的特點

。

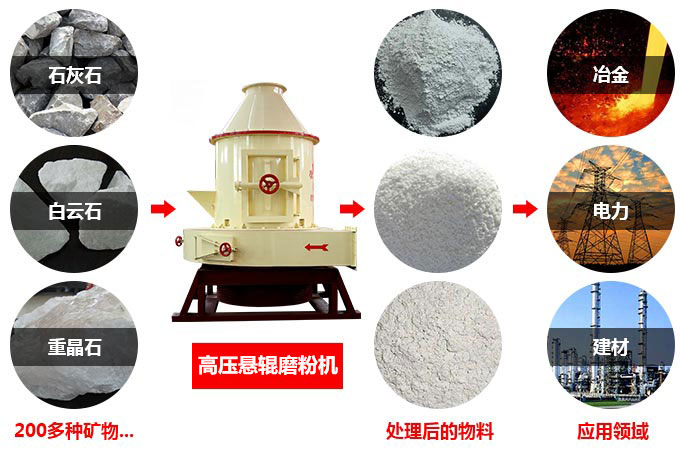

高壓懸輥磨粉機適用物料及應用領域

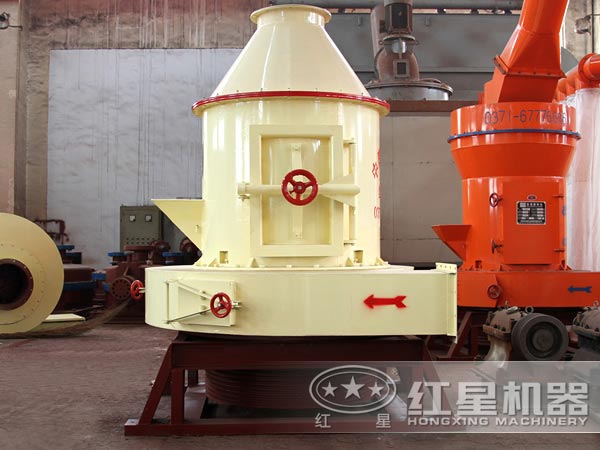

高壓懸輥磨粉機圖片:

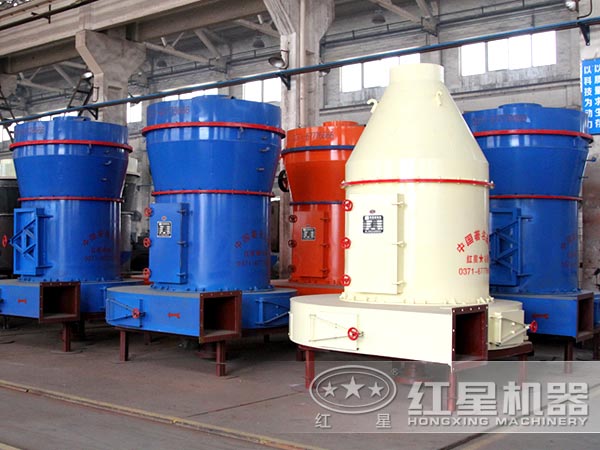

高壓懸輥磨粉機

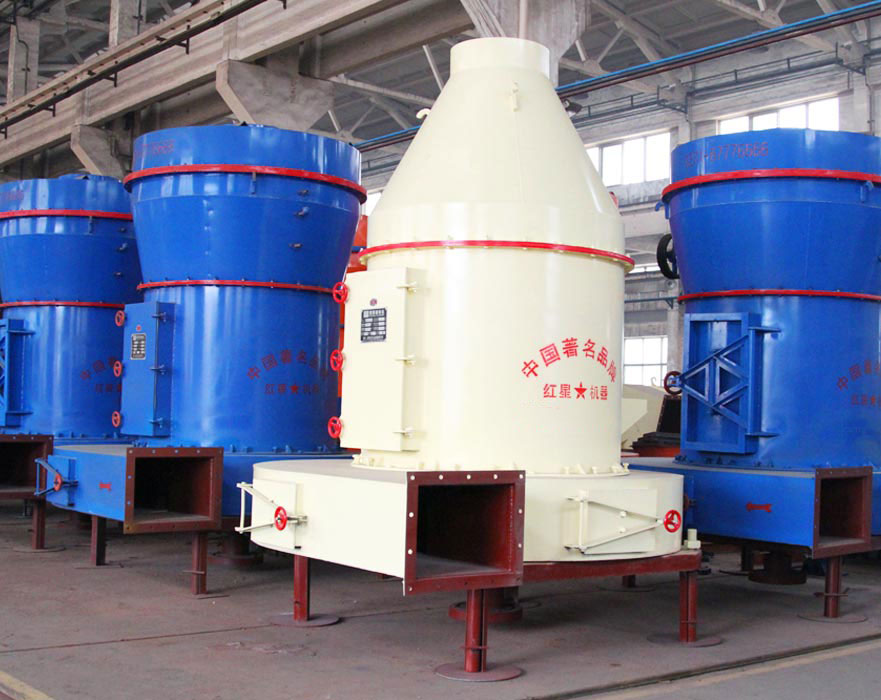

紅星高壓懸輥磨粉機

高壓懸輥磨粉機性能特點:

、產量高：與其它磨機相比相同等動力條件下產量提高 10-20% ，磨輥對物料的碾壓力在高壓彈簧作用下提高 YGM系列高壓懸輥磨粉機 800-1200kg

；

、成品粒度范圍廣：分析機調整方便

，粒徑粗可達0.613毫米(30目)

，粒徑一般可達0.033毫米 (425目) ，少部分物料細可達到0.013 毫米(1000目)

；

、更環保：研磨裝置采用重疊式多級密封，密封性能良好

，除塵效果完全達到國家粉塵排放標準

；

高壓懸輥磨粉機性能穩定

高壓懸輥磨粉機結構：

高壓懸輥磨主要由主機

、細度分析機

、鼓風機

、成品旋風積粉器、布袋除塵器及聯結風管組成

。根據用戶需要也可配備破碎機

、提升機、儲料倉

，電磁振動給料機及電器控制柜等輔助設備。在主機中

，磨輥組件通過橫擔軸懸掛在磨輥吊架上

，磨輥吊架與主軸及鏟刀架固定聯系，壓力彈簧在磨輥軸承室的懸臂外端面

，以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上

，當電動機通過傳動裝置帶動主軸轉動時，裝在鏟刀架上的鏟刀與磨輥同步旋轉

，磨輥在磨環內圓滾動的同時自轉。電動機通過傳動裝置帶動分析機葉輪旋轉

，葉輪轉速越高

，分選出的粉子越細。

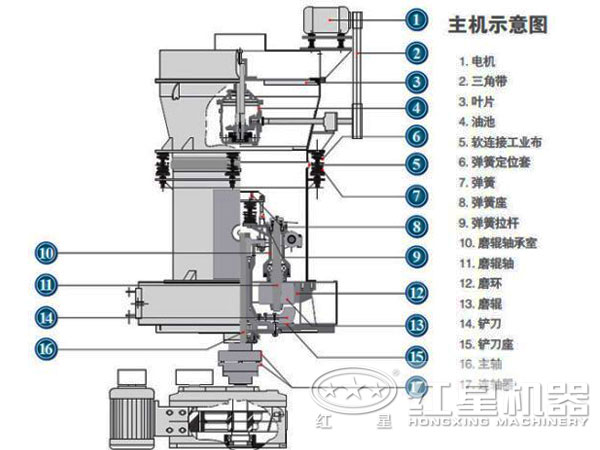

高壓懸輥磨粉機結構圖

高壓懸輥磨粉機工作原理:

高壓懸輥磨主機內

，磨輥吊架上緊固有1000-1500公斤壓力的高壓彈簧

。開始工作后

，磨輥圍繞主軸旋轉

，并在高壓彈簧與離心力的作用下，緊貼磨環滾動

，其滾動壓力比同等動力條件下的雷蒙粉機高 1.2 倍，故產量大為提高

。
當被磨物料進入磨腔后

，由鏟刀鏟起送入磨輥與磨環之間進行碾壓

，碾壓后的粉末隨鼓風機的循環風帶入分析機

，合格細粉隨氣流入旋風集粉器即為成品，大顆粒物粒落回重磨

。循環風返回鼓風機再重復以上過程

，余風則進入袋式除塵器凈化。
當磨輥與磨環達到一定磨損后

，調整高壓彈簧長度

，保持磨輥與磨環之間恒定碾壓力。從而保證穩定的產量與細度

。

高壓懸輥磨粉機工作原理

高壓懸輥磨粉機使用注意事項：

、建筑廠房時應考慮主機上方能吊掛1.5-2噸的起吊工具，供檢修使用

。
2

、主機與鼓風機必須水平放在鋼筋混泥土基礎上，旋風積粉器與除塵器可在設備裝好后在其支腳下面挖坑澆灌混泥土

。
3

、安裝時必須將各聯結管道的法蘭之間加密封墊

。

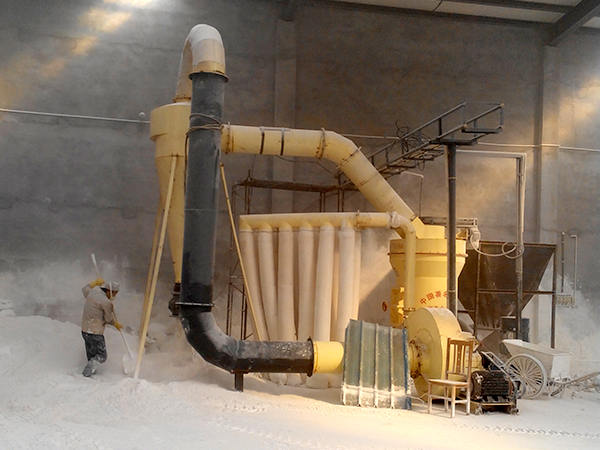

高壓懸輥磨粉機加工現場

技術參數

高壓微粉機

參數 型號	微粉93	微粉92	微粉87	微粉76	微粉66
進料粒度	≤25	≤25	≤20	≤20	≤15
成品粒度	0.125-0.010	0.125-0.033	0.125-0.010	0.125-0.033	0.125-0.010
不同物料細度班產量	0.8-12	0.6-10	0.4-8	0.3-6	0.2-4
中心軸轉速（r/min）	140	148	160	170	180
磨環直徑	1006	973	907.5	850	725
磨輥直徑	300	300	270	250	210
磨輥高度	160	160	150	150	150
主機電機(kw)	Y225M-8-30	Y225M-8-22	Y225M-8-22	Y225S-8-18.5	Y225M-8-15
風機電機	Y180M-2-22	Y180L-4-22	Y160L-4-18.5	Y160L-4-15	Y160L-4-11
分析器電機	YCT180M-4A-4	YCT180M-4A-4	YCT180M-4A-4	YCT160-4B-3	YCT160-4B-3
